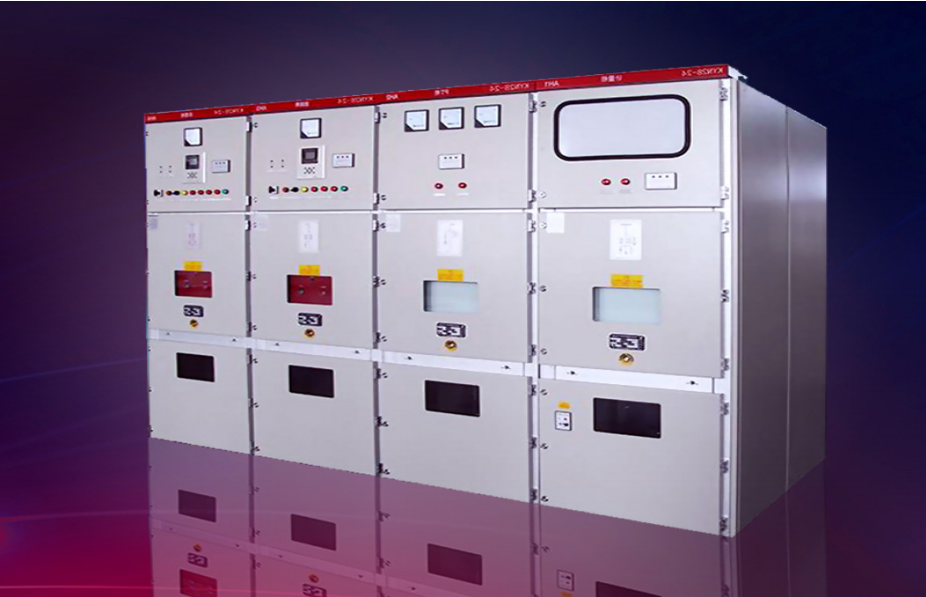

KYN28-24
交流金属铠装移开式开关设备

KYN28-24 交流金属铠装移开式开关设备，适用于户内三组 50/60Hz。额定电压 24KV 的电力系统中，主要应用于电厂、变电所、工矿企业及高层建筑中，作为接受和分配电能并对电路实行控制、保护和监测。KYN28-24 开关设备具有各种防止误操作的功能，包括防止带负荷移动手车、防止接地开关闭合位置合断路器、防止带电合接地开关和防止误入带电隔室等功能。KYN28-24 开关设备性能优良的 VD4、VS1、VH2 等 ABB、三菱、施耐德、西门子系列中置式高压交流真空断路器及固封式真空开关。开关设备二次回路配置先进可靠的控制保护元件；母线采用热缩绝缘材料或环氧涂覆的绝缘手段，优化电极形状，柜体结构紧凑。KYN28-24 型开关设备是技术先进、性能稳定、结构合理、使用方便、安全可靠的配电设备。

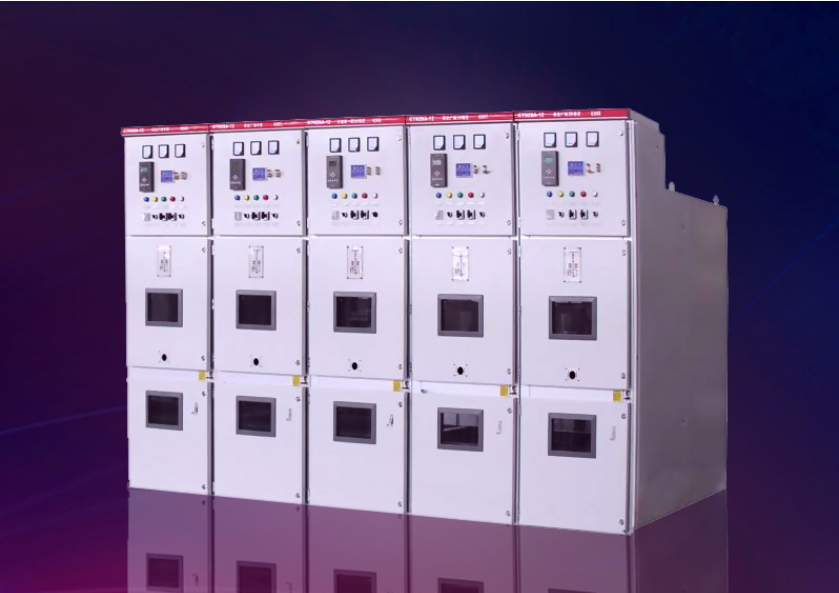

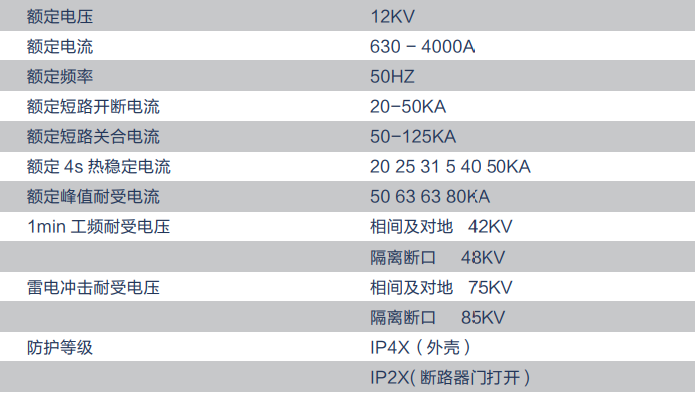

KYN28-12
户型内交流金属铠装移开式开关设备

KYN28-12 户型内交流金属铠装移开式开关设备，系 3~12KV 三相交流 50HZ 单母线及单母线分段系统的成套 配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电及电力系统二次变电所的受电、送电及大型高压电 动机启动等。作控制保护、监测之用。本开关设备满足 DL/T404、IEC60298、GB 3906 等标准要求，具有防止带 负荷推拉断路器收车，防止误分合断路器、防止接地开关处于闭合位置时关合断路、防止误入带电隔室、防止在带电 时误合接地开关的联锁功能，配用真空断路器，是一种性能优越的配电装置。 本产品符合国家标准 GB3906-2006《3.6V-40.5kv 交流金属封闭开关设备和控制设备》的有关规定。

MNS 低压抽出式开关柜

MNS 低压抽出式开关柜，是一种用标准模块由工厂组装的组合式低压开关柜，技术标准符合 IEC60439-1《低 压成套开关设备和控制设备》、GB7251.1《低压成套开关设备和控制设备》等标准。

设计紧凑：以较小的空间能容纳较多的功能单元。 结构通用性强，组装灵活：以 25mm 为模数的 C 型型材能满足各种结构、防护等级及使用环境的要求。 采用标准模块设计：分别可组合保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意 选用组装。以 200 余种组装可以组成不同方案的柜架结构和抽屉单元。 安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。 压缩场地：三化程度高，可大大压缩存储和运输制件的场地。 装配方便：不需要特殊复杂工具。

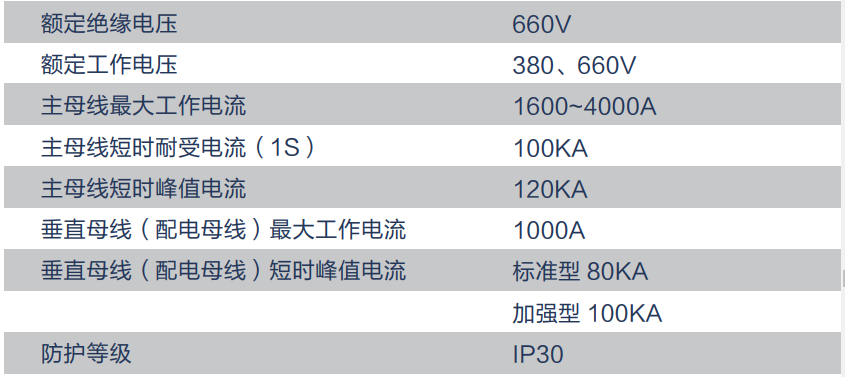

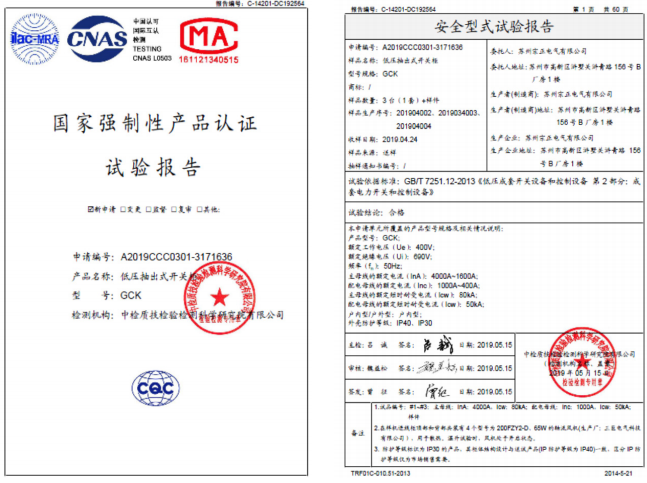

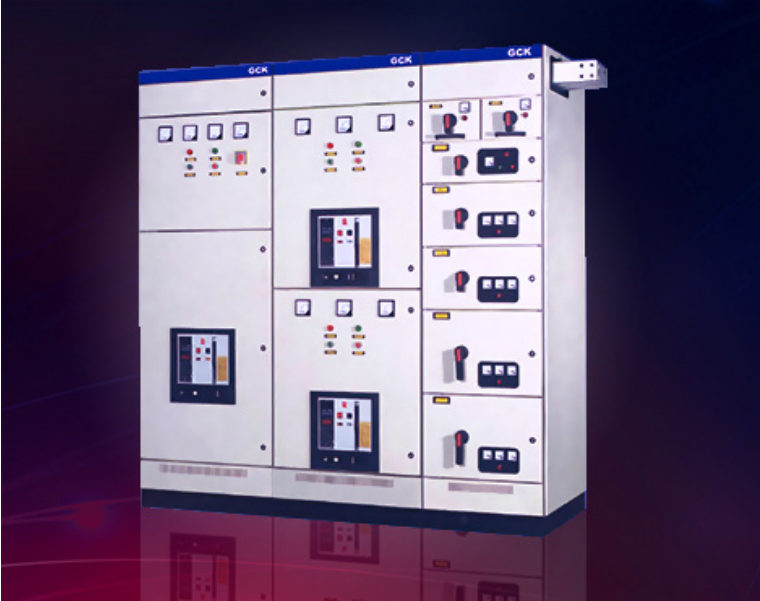

GCK 低压抽出式开关柜

GCK 低压抽出式开关柜，是一种用标准模件由工厂组装的组合式低压成套开关设备，氛围动力中心柜（PC）、 电动机控制中心柜（MCC）和功率因数自动补偿柜。 本开关符合 IEC60439-1《低压成套开关设备和控制设备》、GB7251.1《低压成套开关设备和控制设备》等标准。

本装置的结构是组合装配式的，其柜架由薄钢板采用特殊工艺重压成形的直柱、横档、特殊箱角、连接件、门和 各种安装板全部用螺钉紧固连接而成。该种结构免除了焊接变形的应力。框架外形尺寸和零部件外形尺寸及开孔尺寸 的按模数 M=20mm 变化的。零部件通用性高、适应性强，整个柜架挺直并具有足够的机械强度。 柜架分为母线室、电缆室、组件室三个部分。 柜架后半部为母线室和电缆室，柜后中部安装水平母线，柜底安装 N 线和 PE 线均通过高强度绝缘架固定在柜架 上，出线端已用母线引出，所有用户接电缆十分方便，柜架前半部均为组件室。

GGD 低压成套开关设备

GGD 低压成套开关设备，是我国研制开发且广泛使用的一种新型固定式低压成套开关设备。 本开关柜符合 IEC60439《低压成套开关设备和控制设备》、GB7251.1《低压成套开关设备和控制设备》等标准。

GGD 型交流低压配电柜的柜体采用通用柜的形式，柜架用 BMF 冷弯型钢局部焊接组装而成，构架零件及专用 配套零件由型钢定生产厂配套供货，以保证柜体的精度和质量。 通用柜的零部件按模块原理设计，并有 20 模的安装孔。通用系数高，可以使工厂实现予以生产，既缩短生产制 造周期，也提高了工作效率。 GGD 柜设计时充分考虑到柜体运行平的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件 发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然风道， 达到散热的目的。 GGD 柜按照现在工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整体 美观大方，面目一新。 柜门用转抽活动铰链与柜架相连，安装、拆卸方便，门的折边处均按有一根山型橡塑条，关门时门与构架之间的 嵌条均有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。装有电器元件的仪表门用多股软铜线 和构架连接。柜内的安装件与架构之间用滚花螺钉连接。整个构成完整的接地保护电路。 柜体面漆选用聚酯桔形烘漆，附着力强，质感好，整柜里呈亚光色调，避免了炫目效应，给值班人员创造了较舒 适的视觉环境。 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。柜体的防 护等级为 IP30，用户也可根据使用环境的要求在 IP20~IP40 之间选择。

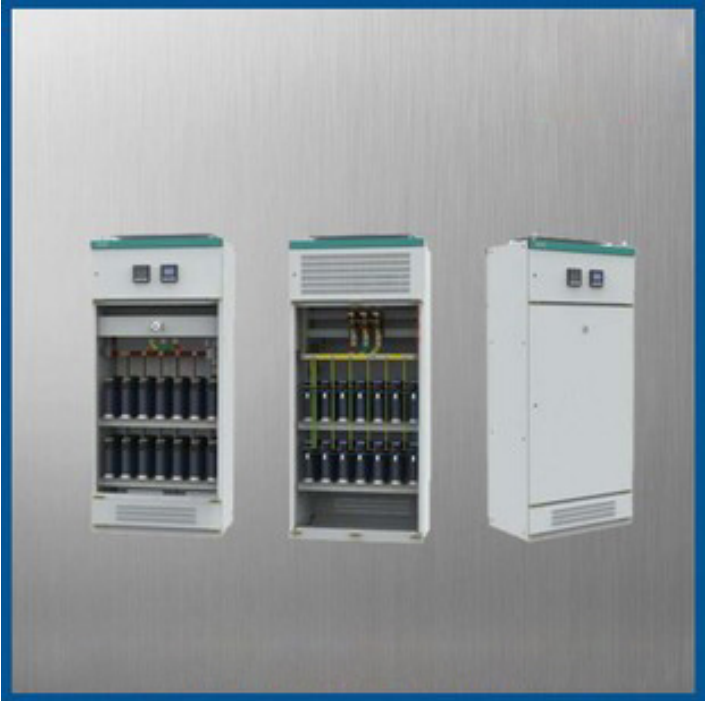

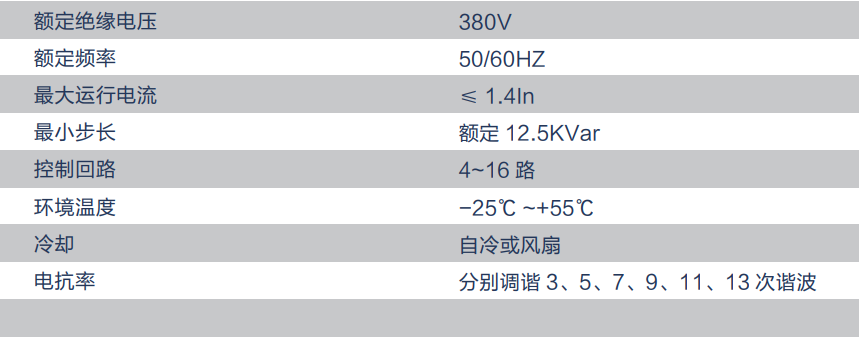

DR 低压无功功率补偿装置

DR 低压无功功率补偿装置是由一个或多个低压开关设备、低压电容器和与之相关的控制、测量、信号、保护、 调节等设备并完成内部电气和机械连接组装在一起的一种组合体。 本公司生产的 DR 适用于发电厂、变电站、民用建筑、工矿企业作为交流频率 50HZ，额定电压不超过 380V 的 低压配电系统的无功功率补偿之用。 本产品在电子供电系统所承担的作用是提高电网的功率因素，降低供电变压器及输送线路的损耗，提供供电效率， 改善质量。 本开关柜符合 GB/T 1576-2008《低压成套无功功率补偿装置》的标准。

控制投切电容器的元件类型：复合开关。 单相补偿和三相补偿混合控制：由于三相负荷的分散性造成三相电流的不平衡，各相功率因数同样不平衡，有时 误差很大，控制器可根据实际情况，进行单相投补或三相同时投补。 完善的保护功能：包括过压、欠压、失压、过流、缺相、短路、谐波保护等安全保护功能，使产品具有极高的安 全可靠性。 智能化管理：系统提供智能化管理，可自动保存电网运行的各种数据，如：三相电压、三相电流、三相功率因数、 有功电能、无功电能、电容投切时间次数等。

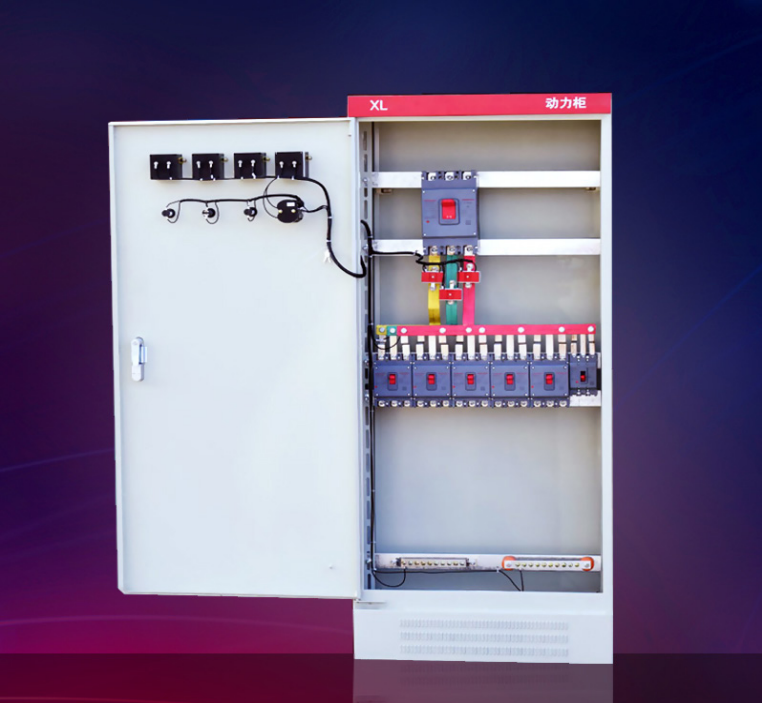

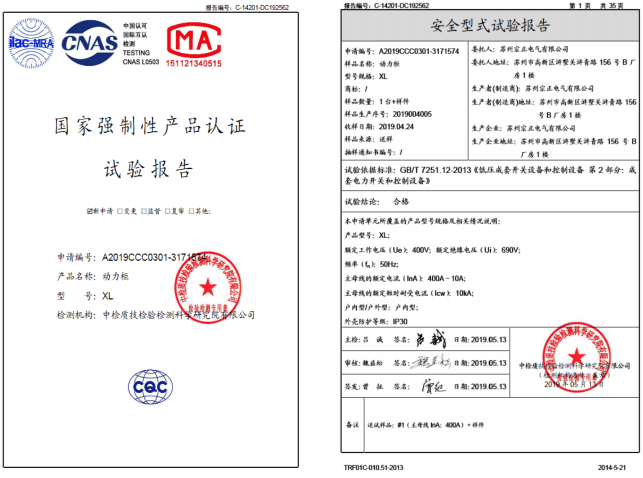

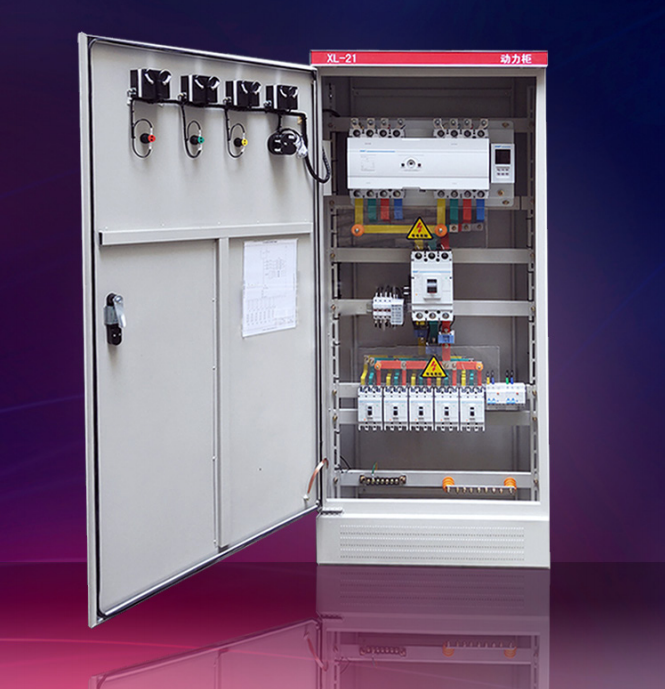

XL 型交流低压配电箱

XL 型交流低压配电箱，适用于轻纺、冶金、化工、矿山、机械等厂矿企业、作为交流 50HZ，额定电压 380V 或 660V，额定电流至 630V 的三相三线、四线或五线制的低压配电系统种，作为动力和照明配电之用。同时还可以 作低压控制系统中作部分控制使用

柜式配电箱； 箱体结构有两种形式：一种为由冷弯型钢作为箱体骨架，封板和门由冷轧薄钢板弯制而成；另一种为全部由冷轧 薄钢板弯制焊接而成。配电箱可前后开门，也可前面为门，后面为封板靠墙安装。前门可安装二次指示仪表、信号灯 及各类主令电器。箱内可设置内门，在内门上露出内部断路器操作手柄或操作机构，箱体防护等级：IP30~IP54。 明挂式配电箱： 箱体全部由冷轧薄钢板弯制而成，箱内可配置标准 DIN 导轨，用于装配各种模数化微型断路器，微型断路器制露 出操作手柄。箱门可以为单扇门，也可左右两扇门，左门内装配一次元器件，右门内装配二次元器件，右门表面可安 装二次仪表、信号灯及各类主令期器件。防护等级可达到 IP54。 暗装埋墙式配电箱： 箱体全部由冷轧薄钢板弯制焊接而成，箱内可配置标准 DIN 导轨，用于装配各种模数化微型断路器，微型断路器 制露出操作手柄。箱门可以为单扇门，也可左右两扇门，左门内装配一次元器件，右门内装配二次元器件，右门表面 可安装二次仪表、信号灯及各类主令期器件。防护等级可达到 IP40。 柜式户外配电箱： 箱体结构型式：全部由冷轧薄钢板弯制焊接而成。配电箱可前后开门，也可前面为门，后面为封板。箱内可设置内门， 在内门上露出内部断路器操作手柄或操作机构，箱体防护等级可达到 IP30~IP54。 明装户外挂墙式配电箱： 箱体全部由冷轧薄钢板弯制焊接而成。箱内可配置标准 DIN 导轨，用于装配各种模数化微型断路器，微型断路器 制露出操作手柄。箱门可以为单扇门，也可左右两扇门，左门内装配一次元器件，右门内装配二次元器件，右门表面 可安装二次仪表、信号灯及各类主令期器件。防护等级可达到 IP54。

SD 双电源转开关柜

SD 系列双电源转开关柜，适用于交流 50/60HZ，额定工作电压 380V，额定工作电流 20A-400A 的双电源供 电系统。在常用电源发生故障时，切换装置可以实现与备用电源或发电机的自动转换，以保证供电的可靠性和安全性。 也可根据负载的需要进行两路电源之间的选择性切换。产品具有过载、欠压、短路、断相保护功能。特别适用于消防、 机场、电视台、医院、商场、银行、化工、冶金、高层建筑和军事设施等补允许断电的重要场所，作为保证连续供电

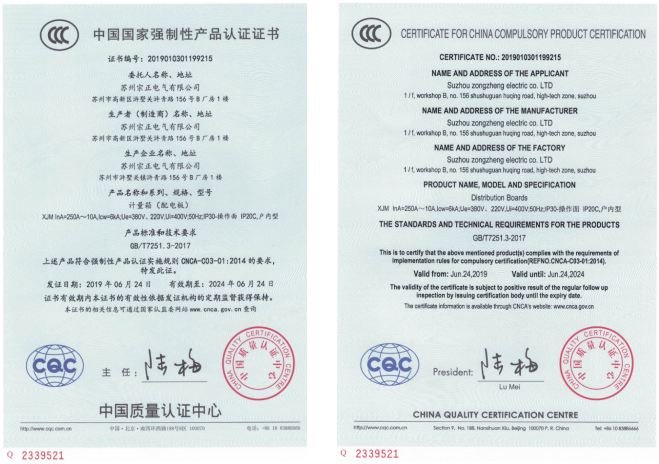

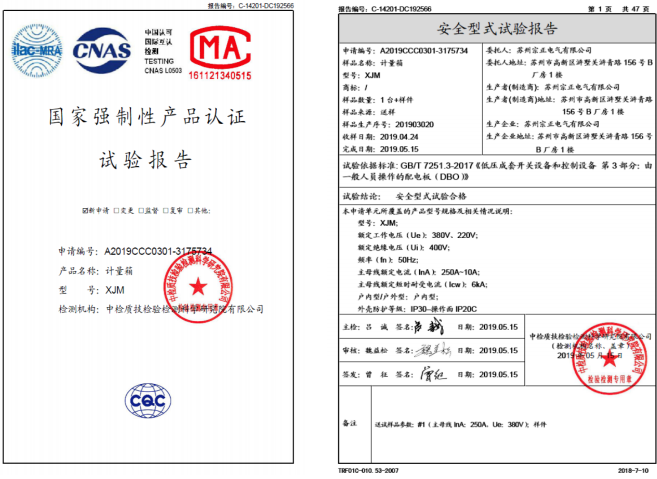

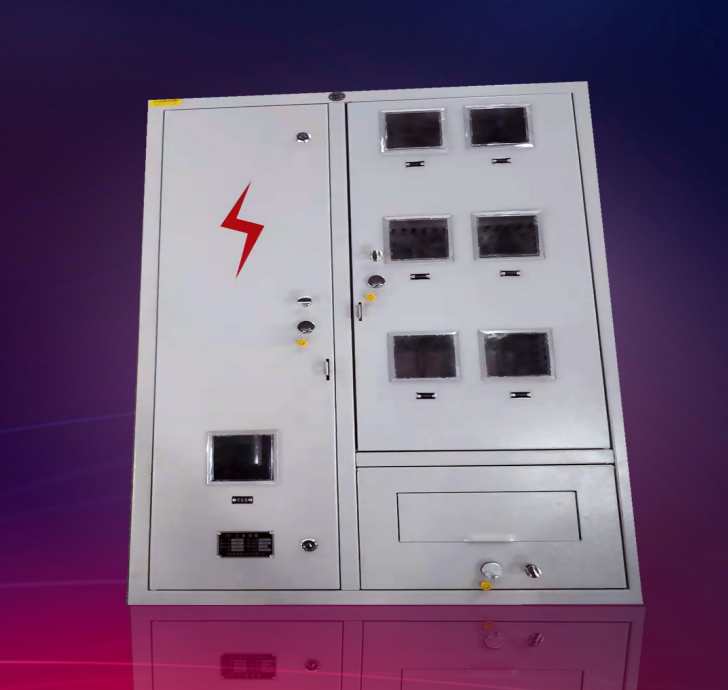

XJM 电表箱

XJM 电表箱，材料选用高强度阻燃型材组装式结构，具有重量轻、强度高的特点；仪表观察部分采用透明有机玻 璃一次成型，可以补开箱体进行操作。此计量箱完全能满足国家计量要求，是目前国家计量升级改造使用的理想产品。

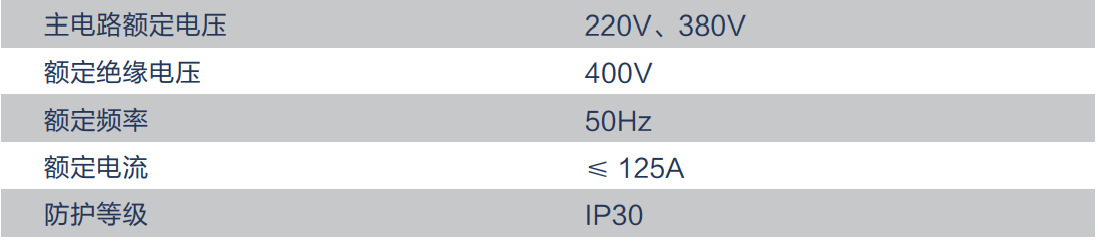

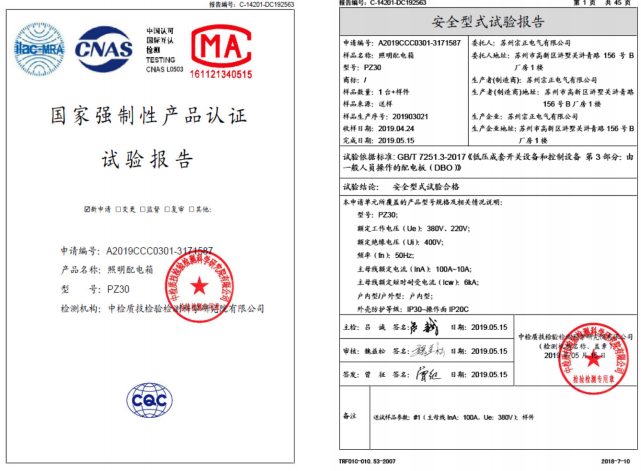

PZ30 组合电器

PZ30 组合电器适用于交流 50Hz，额定电压 220V（或 380V）负载总电流不大于 100A 的单相三线或三相五线 末端电路中，作为对用电设备进行控制，对过载短路、过电压和漏电起保护作用，广泛用于一切建筑场所。 该产品全部采用宽度 9mm 为模数的电器，根据需要组合，拆装简便迅速，原件手柄外露便于操作，箱体除盖外， 其余五面均设有进出线敲落孔，便于接线。

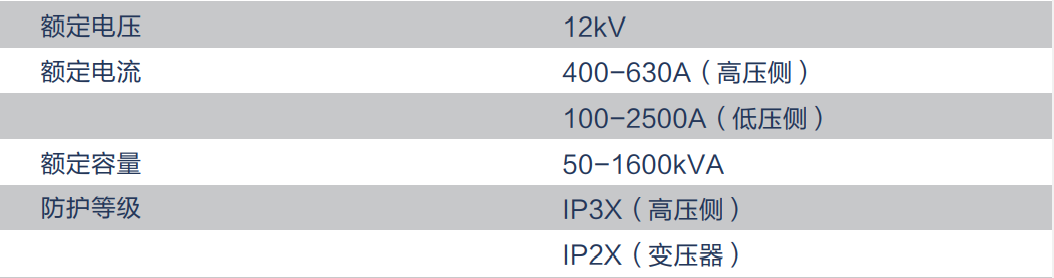

YBM-12 户外箱式变电站（欧式箱变）

YBM-12 系列箱式变电站是将高压柜、变压器、低压柜、计量单元及智能系统优化组合成的完整智能化配电成套 装置。他除了在结构上吸取目前在国内的流行的欧式、美式、国产箱变的优点外，并真正实现了配电自动化技术。

YBM-12 系列箱式变电站，具有成套性强、功能多、运行可靠、外型美观、安全方便；占地少、维护少、投资少、 见效快、寿命长等特点。可用于城市高层建筑、居民小区、市政设施、工厂、矿山、公路、码头、油田及临时施工用 电等场所。 YBM-12 系列箱式变电站符合 GB/T17467《高压 / 低压预装式变电站》、GB/T11022《高压开关设备通用技 术条件》标准。

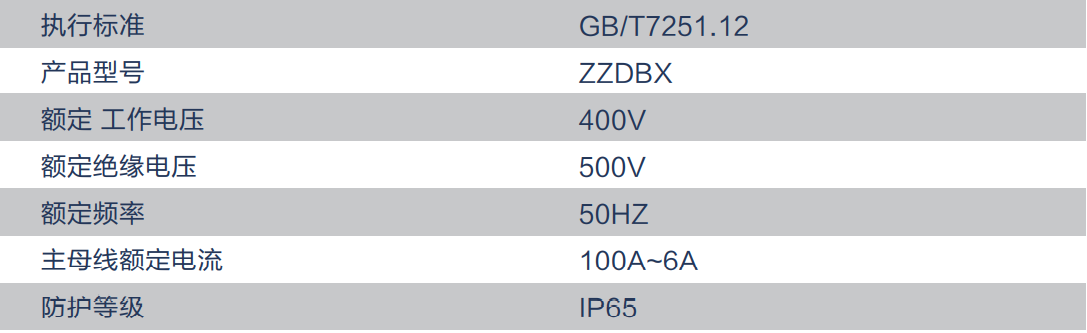

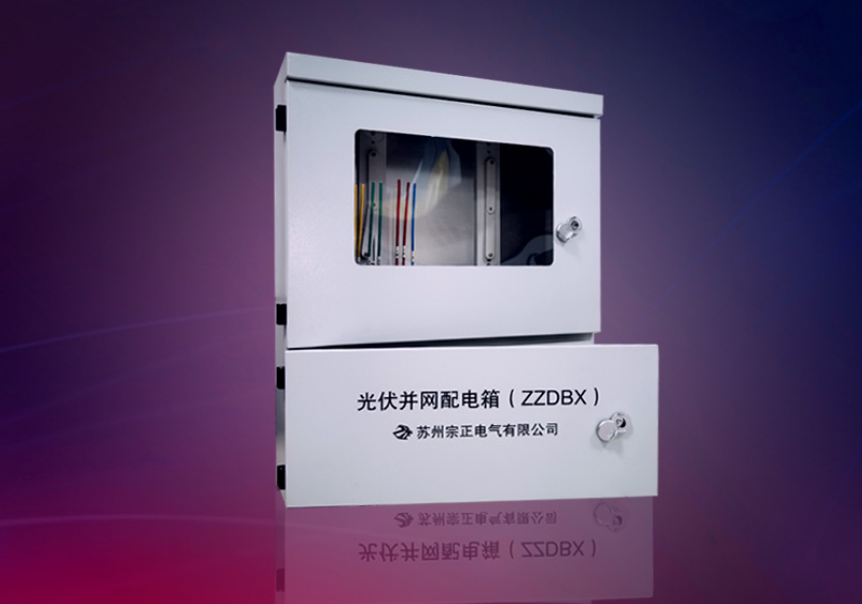

ZZDBX 光伏并网配电箱

ZZDBX 光伏并网配电箱是将相同功率档级的光伏组件串联，组成光伏串列，然后将若干光伏串列并联接入逆变器， 进而逆变输出并网发电。该产品主要用于户用光伏发电系统逆变器交流输出侧和并网点 / 负载之间，具有防雷保护及 开关保护，具有电能测量功能，供三相电能的计量与控制管理。其主要功能一是电气隔离功能，能切断光伏组件、逆 变器、配电柜和电网之间的电气连接，以便系统的安装和维护；二是安全保护功能，当光伏系统出现过流、过压、短 路及漏电流等故障时，配电箱能自动切断电路，保护人身和设备的安全。

1、产品采用集成化设计理念，提供并网保护功能及预留电表安装位置； 2、元器件均采用国内外知名品牌产品，具有相关产品认证，严格按照供电局功能要求配置，使用智能并网断路器， 提供电网、电压异常保护，当电网恢复正常后自动恢复供电，提高发电的可靠性； 3、布局合理，结构紧凑，造型美观，功能区分清晰，电表位置有透明窗口方便观察。防护等级高，能有效的防尘、 防水及防止飞虫等异物进入箱体，造成隐患； 4、箱门需要专业要是开启，实现专业管理，也能防止窃电行为； 5、严格执行各项出厂检测，提高并网箱使用安全性及可靠性。

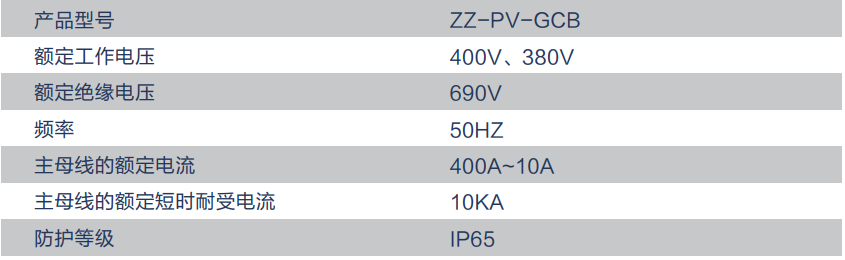

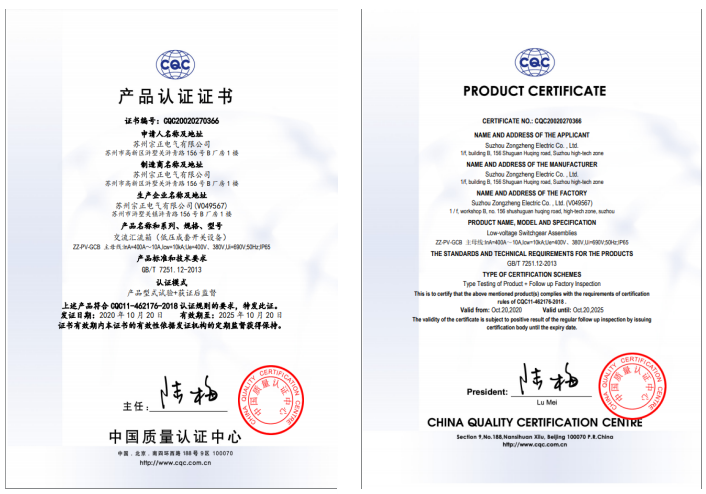

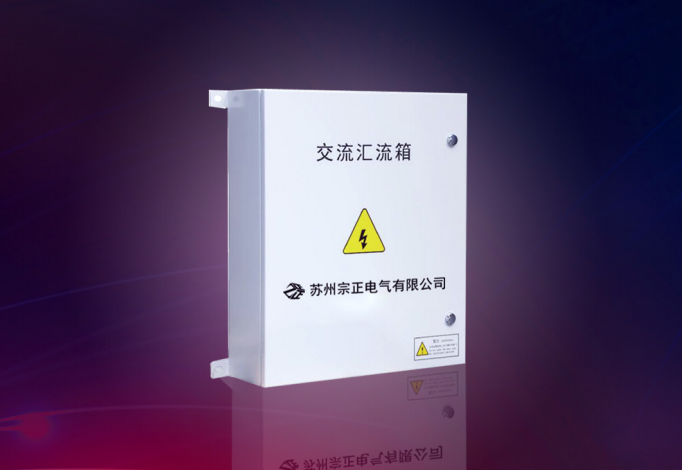

ZZ-PV-GCB 交流汇流箱

汇流箱在光伏发电系统中是保证光伏组件有序连接和汇流功能的接线装置。该装置能够保障光伏系统在维护、检 查时易于切断电路，当光伏系统发生故障时减小停电的范围。对于大型光伏电站发电系统，为了减少系统连接，提高 系统可靠性，需要在逆变器和并网柜之间使用交流汇流箱。用户可根据并网柜所设计的输入电流与并网逆变器输出的 电流来确定交流汇流箱的型号。除了传统的交流汇流功能、防雷功能，ZZ-PV-GCB 系列汇流箱可以对每一路的电压、 电流、功率进行监控，方便用户组网。

ZZ-PV-GCB 系列交流汇流箱采用组串式逆变器的光伏发电系统，安装与逆变器交流输出侧和并网点 / 负载之间； 内部配置有输入断路器、输出断路器、交流防雷器，可选配智能监控仪表（监测系统电压、电流、功率、电能等信号）； 主要作用：汇流多个逆变器的输出电流，同时保护逆变器面授到来自交流并网侧 / 负载的危害，作为逆变器输出 断开点，提高系统的安全性，保护安装维护人员的安全性。 ZZ-PV-GCB 系列交流汇流箱符合 GB/T251.12-2013《低压成套开关设备和控制设备 第 2 部分：成套电力开 关和控制设备》标准。
